Diagrama causa-efecto Ishikawa: Guía para tu negocio

Una sucursal vende menos, recibe más quejas o pierde clientes frecuentes, y nadie tiene una explicación clara. En la mañana se culpa al personal. Al mediodía se culpa al clima. Por la tarde alguien dice que “seguro es la competencia”. Así se atoran muchos negocios en México, desde una cafetería en Puebla hasta un autolavado en Nuevo León o una gasolinera en Estado de México.

El problema no es solo que algo salió mal. El problema es intentar corregirlo sin entender por qué pasó. Ahí es donde el diagrama causa-efecto Ishikawa deja de ser una herramienta “de calidad” de manual y se vuelve una forma práctica de ordenar el caos, separar síntomas de causas y decidir qué revisar primero.

Además, hoy ya no basta con hacer una lluvia de ideas. Un buen análisis tiene que conectar lo que el equipo observa en piso con lo que dicen los datos de ventas, recurrencia, tickets y quejas por sucursal. Ese paso es el que convierte un diagrama bonito en una decisión útil.

Tabla de contenido

• ¿Por qué bajan las ventas en tu sucursal de Puebla?

  • Cuando el problema está mal planteado

  • Lo que cambia cuando se usa bien

• El Diagrama de Ishikawa como mapa de problemas

  • Del síntoma a la causa

  • Cómo se lee el diagrama

  • Lo que esta herramienta sí hace y lo que no

• Las 6M una estructura para encontrar respuestas

  • Qué revisar en cada M

  • Aplicando las 6M en un restaurante

• Construye tu propio diagrama Ishikawa en 5 pasos

  • Un proceso simple para equipos ocupados

  • Dónde suelen atorarse las sesiones

• Valida tus causas con datos reales de tu CRM

  • El diagrama propone hipótesis

  • Qué datos sí conviene revisar

• Errores frecuentes al aplicar el diagrama de Ishikawa

  • Lo que sale mal en la práctica

  • Qué hacer en lugar de eso

• Convierte el análisis en una ventaja competitiva

¿Por qué bajan las ventas en tu sucursal de Puebla?

Un dueño de cafeterías abre su corte semanal y nota algo incómodo. La sucursal de Puebla va por debajo de las demás. No es una caída pareja en toda la cadena. Solo pasa ahí. El equipo operativo responde con explicaciones rápidas: “hay menos gente”, “el turno de la tarde vende peor”, “las promociones ya no jalan”.

En un autolavado de Baja California pasa algo parecido, pero con otro síntoma. La sucursal sigue recibiendo autos, aunque los clientes regresan menos y aumentan los comentarios por tiempos de espera. En una estación de servicio en Yucatán el problema no aparece como baja de tráfico, sino como menor consumo promedio por visita. En todos esos casos, el negocio ve el efecto, pero no la causa.

Cuando el problema está mal planteado

“Bajaron las ventas” no alcanza para tomar decisiones. Hace falta bajarlo a un hecho operativo. Por ejemplo:

• Sucursal específica: Puebla, no toda la red.

• Indicador afectado: recurrencia, ticket promedio, quejas o conversión.

• Momento del problema: desde qué periodo comenzó a verse.

• Área del negocio: servicio, producto, promociones, ejecución en piso.

Cuando esa precisión no existe, el equipo llena el hueco con opiniones.

Regla práctica: si el problema cabe en una frase vaga, la solución casi siempre termina siendo vaga también.

El valor del diagrama causa-efecto Ishikawa empieza justo ahí. No sirve para “adivinar” la respuesta. Sirve para obligar al negocio a poner orden. En vez de brincar a una conclusión, el equipo separa posibles causas por categorías, revisa relaciones y detecta cuáles merecen validación primero.

Lo que cambia cuando se usa bien

En una cafetería de Ciudad de México, por ejemplo, “bajan las ventas” puede terminar dividido en varias rutas de análisis: recetas inconsistentes entre turnos, tiempos de preparación largos, faltantes de insumos, mala captura de promociones o poca recompra después de la primera visita. Son problemas distintos con soluciones distintas.

Un negocio pequeño suele cometer el error de buscar una sola gran causa universal. En la práctica, casi nunca funciona así. Lo normal es que varias causas se acumulen y se alimenten entre sí. El diagrama permite ver esa red sin convertir la reunión en un intercambio de culpas.

Por eso sigue siendo útil para pymes y cadenas con varias sucursales. Cuando una ubicación de Estado de México se rezaga frente a otra con tráfico parecido, la pregunta correcta no es quién falló. La pregunta correcta es qué combinación de causas produjo ese resultado.

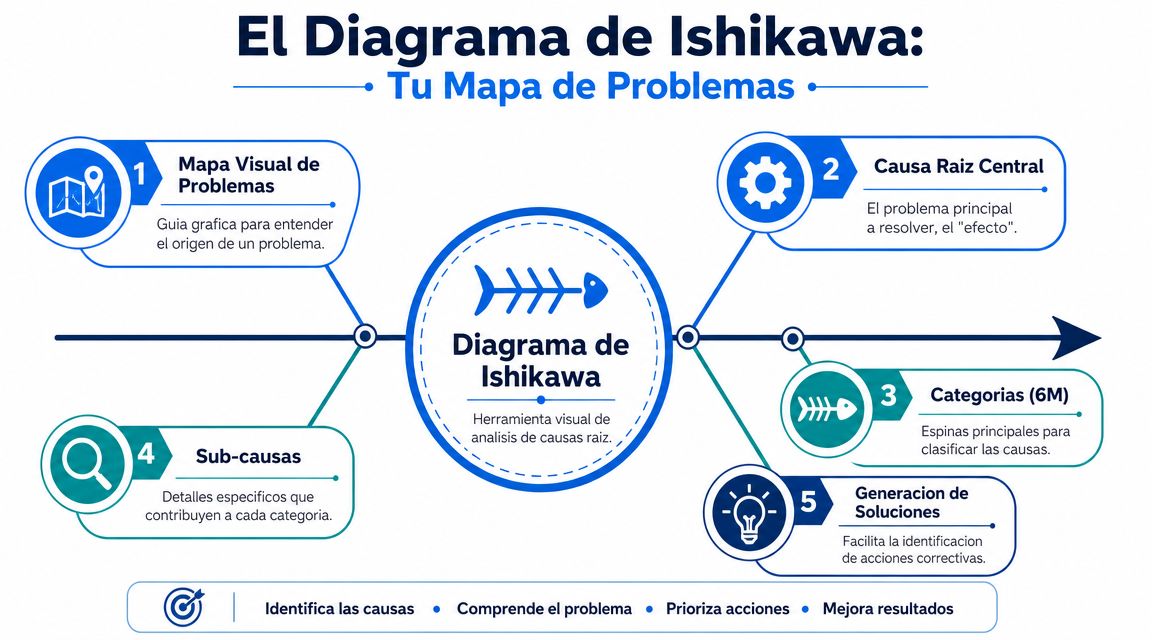

El Diagrama de Ishikawa como mapa de problemas

El diagrama causa-efecto Ishikawa funciona como un mapa visual. En la punta está el efecto que preocupa al negocio. Sobre las ramas aparecen las causas principales. Y debajo de cada una se agregan subcausas, hasta que el equipo deja de hablar en abstracto y empieza a describir hechos observables.

Del síntoma a la causa

Kaoru Ishikawa creó este diagrama en 1943, y hoy se reconoce como una de las siete herramientas básicas del control de calidad. Su valor está en que ayuda a organizar y priorizar causas antes de definir un plan de acción, como resume esta referencia sobre el Diagrama de Ishikawa y su papel en control de calidad.

Eso sigue siendo vigente porque la mayoría de los problemas operativos no vienen con etiqueta. Una cafetería detecta que el café sale frío. Ese es el efecto. Pero las causas pueden estar en equipo, método, insumo, capacitación o incluso en cómo se sirve el producto.

Un error muy común es tratar el síntoma como si ya fuera la causa. “El café sale frío, entonces hay que comprar otra máquina”. Tal vez sí. Tal vez no. Si nadie revisa el proceso completo, el negocio puede gastar dinero y seguir igual.

El diagrama no resuelve por sí solo. Obliga a pensar con orden antes de actuar.

Cómo se lee el diagrama

La lógica más usada es simple:

• Cabeza del pez: el efecto o problema.

• Espina central: la línea que conecta el análisis.

• Espinas grandes: categorías de causa.

• Espinas pequeñas: subcausas concretas.

En una cafetería, el efecto podría ser “quejas por café frío en turno matutino”. A partir de ahí aparecen causas como método de preparación, estado del equipo, tiempos entre preparación y entrega, capacitación del personal o calidad de los vasos y tapas.

Ese formato visual sirve porque hace visible algo que en conversación se mezcla rápido. Un gerente dice una cosa, caja dice otra, cocina otra. En el pizarrón, cada idea tiene su lugar. Eso reduce discusiones circulares y ayuda a detectar huecos.

Lo que esta herramienta sí hace y lo que no

Sí hace bien estas tres cosas:

• Ordena hipótesis para que el equipo no salte entre temas.

• Relaciona causas que antes se veían aisladas.

• Ayuda a priorizar qué conviene revisar primero.

No hace esto:

• No prueba causalidad por sí sola.

• No reemplaza observación en piso.

• No sustituye datos de operación, CRM o POS.

Cuando se entiende así, deja de verse como herramienta académica y se convierte en un tablero de trabajo. Especialmente en negocios con sucursales, donde el mismo síntoma puede tener causas diferentes según la ubicación.

Las 6M una estructura para encontrar respuestas

Cuando un equipo no sabe por dónde empezar, las 6M sirven como estructura. Son una forma práctica de repartir el análisis para que ninguna causa importante se quede fuera. En la formulación operativa más usada, el diagrama coloca el problema en la cabeza y agrupa causas en categorías como las 6M, para después desglosar causas primarias y secundarias y priorizar las de mayor impacto, como explica esta guía sobre el uso operativo del diagrama Ishikawa para análisis de causa raíz.

Qué revisar en cada M

Las 6M no son una lista rígida. Son un recordatorio de dónde buscar.

• Mano de obra
  Aquí entra el personal. En un autolavado de Monterrey, una causa potencial puede ser un empleado nuevo que aún no domina la secuencia del servicio. En una cafetería de Ciudad de México, puede ser un barista que prepara distinto según el turno.

• Maquinaria
  Son equipos, herramientas e infraestructura. En una gasolinera de Estado de México puede ser un dispensador con lectura confusa o una terminal lenta. En un restaurante de Puebla, un refrigerador que no mantiene temperatura estable cambia calidad y tiempos.

• Métodos
  Son las formas de trabajar. Si cada turno prepara bebidas con criterios distintos, el negocio no tiene una falla de talento, tiene una falla de método. Lo mismo pasa cuando no hay protocolo para atender filas, validar promociones o cerrar incidencias.

• Materiales
  Incluye insumos, empaques y suministros. Un café de grano irregular, un vaso que pierde calor o un shampoo para autolavado que no rinde igual pueden disparar quejas sin que el personal entienda por qué.

• Medio ambiente
  Es el contexto físico y operativo. Calor, lluvia, tráfico, distribución del local, ruido, espacio para fila o visibilidad de menú. En Baja California, por ejemplo, el flujo vehicular puede afectar la entrada a un negocio físico más que la calidad del producto.

• Medición
  Muchas pymes fallan aquí. No es que operen mal. Es que no miden lo suficiente para detectar dónde se rompe el proceso. Si no hay seguimiento por sucursal, horario, ticket o recurrencia, todo se interpreta por intuición.

Punto clave: las 6M ayudan a evitar el sesgo de culpar primero a personas, cuando muchas veces el problema real está en método o medición.

Aplicando las 6M en un restaurante

En restaurantes, cafeterías y negocios con inventario sensible, muchas causas potenciales terminan conectadas con mermas, faltantes y compras mal planeadas. Por eso conviene revisar también ejemplos prácticos de control de inventarios en negocios físicos, sobre todo cuando el diagrama apunta a materiales o métodos.

Las 6M funcionan porque obligan a cubrir todo el campo. No garantizan la respuesta correcta, pero sí reducen el riesgo de pasar por alto la más incómoda.

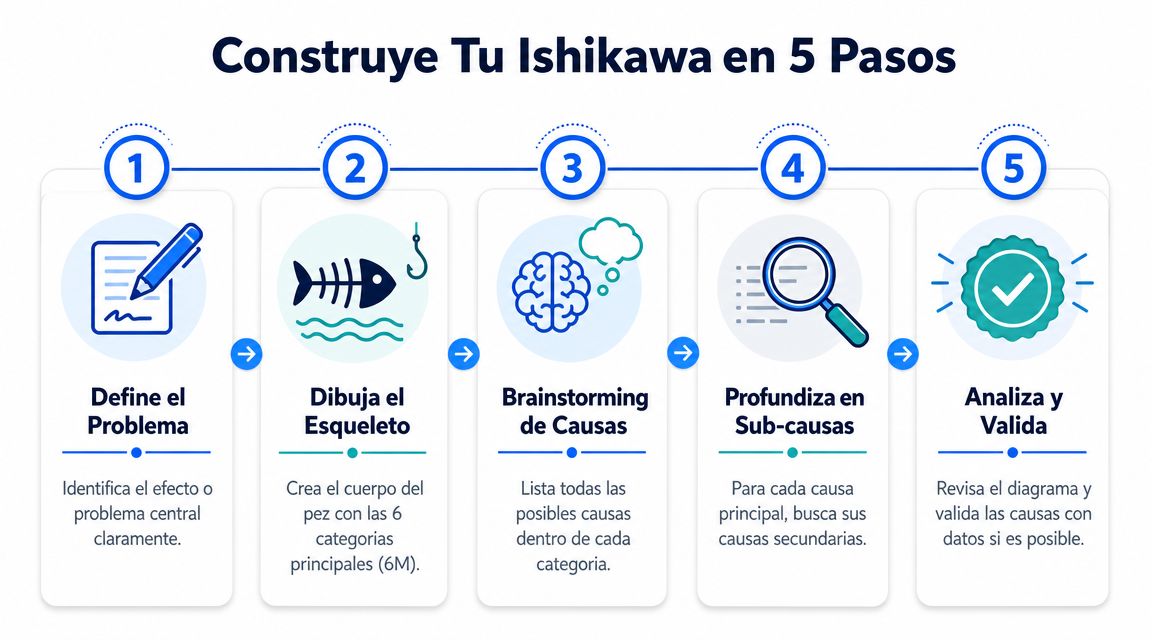

Construye tu propio diagrama Ishikawa en 5 pasos

La versión útil del diagrama no nace de una reunión larga. Nace de una sesión concreta, con un problema bien delimitado, personas que conocen la operación y disposición para discutir hechos, no excusas.

Un proceso simple para equipos ocupados

El diagrama de Ishikawa se usa para identificar la causa raíz de un problema. Para reforzarlo, puede apoyarse en los 5 porqués, y una vez validada la causa se aplica una medida correctora concreta, como resume esta explicación sobre Ishikawa, causa raíz y 5 porqués.

1. Definir el problema con precisión
   No basta con escribir “mal servicio”. Conviene formular el efecto como algo observable. Por ejemplo: quejas repetidas por demora en entregas de la sucursal de Puebla, o menor recompra en el turno nocturno de una cafetería en CDMX.

2. Dibujar el esqueleto con categorías
   Puede usarse la estructura de las 6M o adaptarla al negocio. Lo importante es que las categorías ayuden a pensar, no que se vuelvan un trámite.

3. Llenar causas potenciales en equipo
   Deben participar personas de piso, supervisión y quien vea datos operativos. El equipo de caja ve cosas que gerencia no ve. Producción detecta fallas que atención al cliente solo escucha después.

4. Profundizar con subcausas y 5 porqués
   Si aparece “servicio lento”, toca seguir preguntando por qué. Porque falta personal. ¿Por qué falta personal? Porque la programación de turnos no coincide con horas pico. ¿Por qué no coincide? Porque no se revisa la demanda por horario.

5. Elegir qué causas van a validarse primero
   El diagrama no se cierra cuando se llena. Se cierra cuando el negocio decide qué va a comprobar, cómo lo va a medir y qué acción tomará si la hipótesis se confirma.

Dónde suelen atorarse las sesiones

Muchos equipos llenan la pizarra muy rápido y creen que ya terminaron. En realidad, apenas generaron hipótesis. Ahí es donde conviene distinguir entre variables observables y opiniones. Esta diferencia resulta clave al pasar del pizarrón al análisis, y ayuda revisar cómo separar variables cuantitativas y cualitativas en un análisis de negocio.

Algunos ajustes prácticos mejoran mucho la calidad de la sesión:

• Usar evidencia de piso: tickets, quejas, tiempos observados, comentarios de clientes.

• Separar síntoma y causa: “ventas bajas” y “promociones mal capturadas” no están al mismo nivel.

• Poner límites al debate: si una causa no puede describirse de forma concreta, todavía está verde.

• Nombrar responsables: cada causa priorizada necesita alguien que la revise.

Un diagrama útil termina con tareas concretas. Uno inútil termina con una foto del pizarrón.

Valida tus causas con datos reales de tu CRM

La mayoría de las guías sobre Ishikawa se detiene demasiado pronto. Llegan a la lluvia de ideas, a las categorías y, con suerte, a los 5 porqués. Pero dejan sin resolver la parte más importante: cómo pasar de causas posibles a causas validadas.

El diagrama propone hipótesis

Una brecha común en las guías es justamente esa. Cómo pasar de causas “posibles” a causas validadas. Un enfoque útil es usar datos de CRM o POS para confirmar qué causas realmente explican problemas como la caída en la recurrencia de clientes o el ticket promedio por sucursal, como señala este análisis sobre validación de causas con datos de CRM y POS.

Eso cambia por completo la calidad de la decisión. Si una cafetería en Puebla sospecha que perdió recompra por promociones poco atractivas, no necesita debatirlo por semanas. Puede revisar redención de campañas, visitas repetidas, comportamiento por segmento y diferencias entre sucursales.

Si un autolavado en Nuevo León cree que el problema está en servicio inconsistente, puede cruzar horarios, ventas, tickets promedio y comentarios de clientes por turno. Si una gasolinera en Yucatán sospecha que ciertas sucursales capturan mal beneficios o programas de lealtad, debe revisar esa trazabilidad.

Qué datos sí conviene revisar

No hace falta una analítica compleja para empezar. Sí hace falta disciplina. Estos son datos que suelen servir mucho:

• Recurrencia por sucursal
  Si cae en una ubicación específica, la causa probablemente no es general.

• Ticket promedio por horario o turno
  Ayuda a detectar si el problema vive en la operación de ciertas franjas.

• Quejas o incidencias repetidas
  Si se concentran en un mismo punto del proceso, el diagrama gana foco.

• Canjes o respuesta a promociones
  Permite descartar si el problema está en oferta, comunicación o ejecución.

• Consistencia entre empleados o equipos
  Cuando una variación se concentra en ciertas personas o turnos, el negocio ya tiene una pista fuerte.

Para ordenar esa validación, conviene trabajar con un informe de ventas por sucursal, periodo y comportamiento comercial. Ese tipo de reporte ayuda a conectar el mapa de causas con evidencia operativa real.

Si una causa no puede contrastarse con hechos, todavía es una sospecha. Puede ser útil, pero no debería dictar una inversión ni un cambio de proceso.

La diferencia entre una pyme reactiva y una pyme disciplinada suele estar aquí. No en quién hace mejores reuniones, sino en quién convierte observaciones en pruebas.

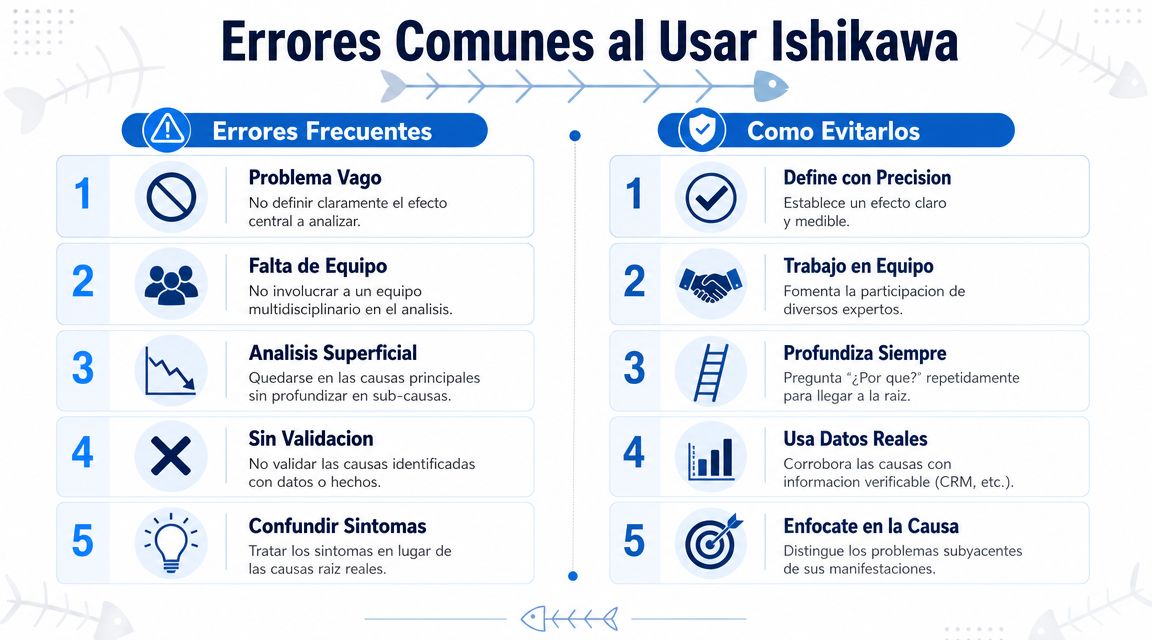

Errores frecuentes al aplicar el diagrama de Ishikawa

En México, el diagrama causa-efecto se enseña como una técnica formal para ordenar ideas y analizar causas, lo que refuerza su vigencia y también la importancia de aplicarlo bien, como señala esta referencia sobre la enseñanza institucional del diagrama causa-efecto en México. El problema no es la herramienta. El problema suele ser el uso descuidado.

Lo que sale mal en la práctica

Estos errores aparecen mucho en pymes con varias sucursales:

• Problema mal definido
  “Ventas bajas” no ayuda. El equipo termina hablando de todo al mismo tiempo.

• Sesión con muy poca diversidad
  Si solo participa gerencia, faltan detalles de operación. Si solo participa piso, puede faltar contexto comercial.

• Confundir personas con causas
  “El cajero falla” no es una causa raíz. Puede haber falla de capacitación, método, supervisión o interfaz.

• Quedarse en la primera capa
  Muchas sesiones anotan causas principales, pero no profundizan en subcausas.

• No validar nada
  El equipo sale motivado, pero nadie revisa tickets, recurrencia, quejas o ejecución real.

Qué hacer en lugar de eso

La corrección suele ser sencilla si se aplica con disciplina:

• Definir un efecto puntual
  Sucursal, indicador y periodo.

• Invitar a quien ve el proceso completo
  Operación, atención, caja, supervisión y alguien que lea datos.

• Describir hechos observables
  Menos juicios, más evidencia.

• Profundizar antes de decidir
  Una causa general todavía no sirve para actuar.

• Asignar seguimiento
  Cada hipótesis priorizada necesita validación y fecha de revisión.

El diagrama no sirve para encontrar culpables. Sirve para encontrar palancas de mejora.

Cuando el negocio usa esta herramienta como método de aprendizaje, las conversaciones cambian. Dejan de girar en torno a percepciones sueltas y empiezan a producir decisiones más limpias.

Convierte el análisis en una ventaja competitiva

Muchos negocios usan el diagrama de Ishikawa solo cuando ya hay un problema visible. Eso limita su valor. Bien aplicado, también sirve para prevenir errores repetidos, estandarizar mejores prácticas entre sucursales y detectar variaciones antes de que se vuelvan costosas.

Una cafetería que entiende por qué una sucursal retiene mejor que otra puede replicar procesos. Un autolavado que identifica por qué cierto turno recibe menos quejas puede convertir ese aprendizaje en estándar. Una cadena pequeña que valida causas con datos deja de depender tanto de intuiciones, rumores o decisiones apresuradas.

El punto fuerte del diagrama causa-efecto Ishikawa no está en dibujar espinas. Está en crear un hábito operativo. Definir problemas con precisión. Pensar por categorías. Profundizar. Validar. Corregir. Repetir.

Ese hábito vale más que una solución aislada, porque construye una forma más madura de gestionar el negocio. Y en mercados competidos, esa disciplina sí se nota en piso, en la experiencia del cliente y en la capacidad de reaccionar mejor que otros.

No hace falta empezar con un problema enorme. Basta con elegir uno que hoy esté afectando ventas, servicio o recurrencia en una sucursal y trabajarlo con seriedad.

Si el siguiente paso es dejar de depender de intuición y empezar a validar causas con datos de clientes, ventas y sucursales, Swirvle ayuda a centralizar esa información en un solo lugar. Su enfoque está pensado para pymes con tiendas físicas que quieren entender mejor su operación, segmentar clientes, medir campañas y convertir datos en decisiones más rentables.
